Fraiseuse : 1ere modélisation

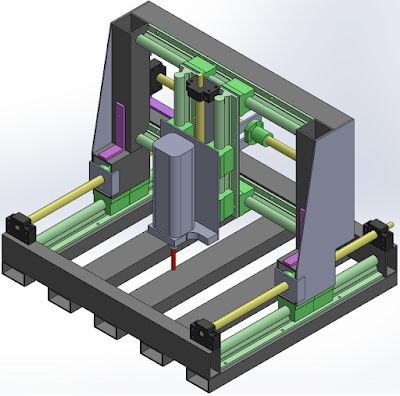

Voici une première vue Solidworks de à quoi pourrait ressembler la fraiseuse :

Pour les éléments de guidage linéaire, je me suis basé sur les pièces de la boutique Ebay "linearmotionbearings2008". D'après les avis trouvés sur le net le rapport qualité/prix est plutôt bon pour les vis à billes et les rails. Les dimensions des tubes rectangulaires en acier proviennent du site Leboutte, le support de moteur de broche de CNC-Plus.
J'ai choisi d'utiliser des vis à billes car le jeu est très faible par rapport à un entrainement pignon-courroie ou vis-écrou. De plus avec un entrainement pignon-courroie ou vis-écrou, il faudrait prévoir un système de rattrapage de jeu et un réducteur pour le moteur. Donc je pense que niveau prix on s'y retrouve au final...
Cette modélisation est loin d'être la machine finale, elle sert juste à me faire réfléchir sur l'agencement des composants et la rigidité de la structure. Plusieurs autres modélisations vont suivre.

Construction d'une mini fraiseuse

Pour commencer cette nouvelle année scolaire en beauté et comme j'ai pas mal de temps libre, j'ai décidé de m'attaquer à un projet de construction d'une mini fraiseuse amateur. Ce genre de fraiseuse est plus communément appelé CNC (machine à commande numérique). Si vous me demandez pourquoi je souhaite construire une fraiseuse, je vous réponds que c'est une bonne façon de relier ma passion pour le maquettiste et la robotique. En effet avec cette mini fraiseuse je pourrai usiner des pièces en polystyrène ou en bois afin de compléter mes maquettes.

J'ai passé de nombreuses heures à naviguer sur le web afin de voir ce qui se faisait et repérer les difficultés rencontrées par les autres amateurs. Les sites "Usinages", "CNCLoisirs" et "CNCZone" m'ont été d'une grande aide.

Mes attentes concernant ma machine sont les suivantes :

• 3 axes
• espace de travail d'environ 350x350x40
• vitesse d'avance : pas d'importance pour moi sans tomber dans l’excès
• matière usinable : principalement des matériaux mous mais aussi de l'aluminium
• précision de l'usinage : inférieure à 1/10 de mm
• encombrement : pas de contrainte
• poids : portable par deux êtres humains
• prix : bien évidement le moins cher possible sans négliger les performances

J'ai dressé une liste des fournisseurs susceptibles de m'intéresser en fonction de leurs prix et de leurs pays afin de ne pas payer des frais de transports trop important. Voici la liste. Cela m'a permis de commencer à réfléchir sur les pièces que je vais utiliser en faisant des modélisations sur Solidworks. Donc dans le prochain post qui va arriver bientôt, je mettrai des images des premières vues Solidworks et j'expliquerai mes premiers choix concernant les pièces.
